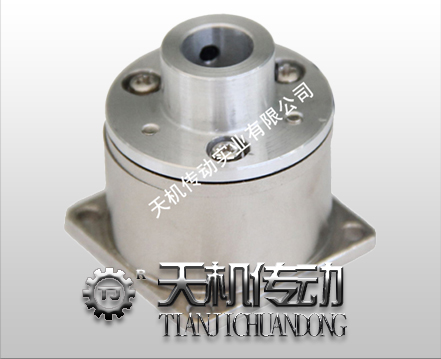

天機傳動微型電磁制動器亦是使用DC24V，其扭矩0.5Nm-5Nm稱之為微型扭矩。安裝法蘭可方形或者圓形但是4個安裝孔的尺寸不變（根據型號的大小變化）。微型電磁制動器定子通過法蘭安裝的型號，可以簡單地安裝到劈面/安裝板上。
微型電磁制動器由內置線圈的定子、填入填充材料的定子及電樞單元構成，定子通過安裝法蘭切實地固定到機械的支架等緊固的靜止部位。電樞單元由電、彈簧片及電樞輪轂組成，與旋轉子機對，并保持一定的間隙（0.2mm），正確進行組合，固定到被制動的軸（旋轉體）上。
該型微型電磁制動器（TJ-C-B）基本設計與微型電磁離合器（TJ-C-A）基本相同，是一種高性并且結構緊湊的微型制動器，其制動能強，最適合高精度定位，可以安裝在小型精密機械品上任何安裝位置，簡單且方便。微型電磁制動器具有安裝快捷、噪音低、制動平穩、耐用等優點，可與微電機配套使用，被廣泛應用于廣泛應用于門機驅動、電動輪椅、倉儲自動控制、自動門、醫療器械、步進電機等自動化機械傳動系統中，起快速停車、安全制動作用。
電磁制動器是一種依靠電磁系統產生的電磁吸力，使銜鐵對外做功的一種電動裝置。由于裝卸方便、應答性能好、可靠性高、綠色環保等特點，電磁制動器廣泛用于工程機械。
電感線圈是電磁制動器最主要的元件，也是絕大多數故障產生的根源。電感線圈的電磁制動器重要特征就是在電路通斷瞬間，尤其是斷開瞬間會產生強大的感應電動勢。這種電動勢通常是正常工作電壓的幾倍至幾百倍。如此高的沖擊電壓對電磁制動器本身損害極大，對后續設備也有很大影響。
一個電感線圈，除具有一定的電感量L外，還有導線電阻R、鐵心損耗以及線圈匝間和層間的電容等參數。實際的電感線圈的等效電路用R與L串聯，用R上的損耗表示實際電感線圈的一切損耗；用一個等效電容C并聯在電感線圈兩端，表示線圈匝間和層間電容及其他分布電容，這樣組成實際電感線圈的等效電路。

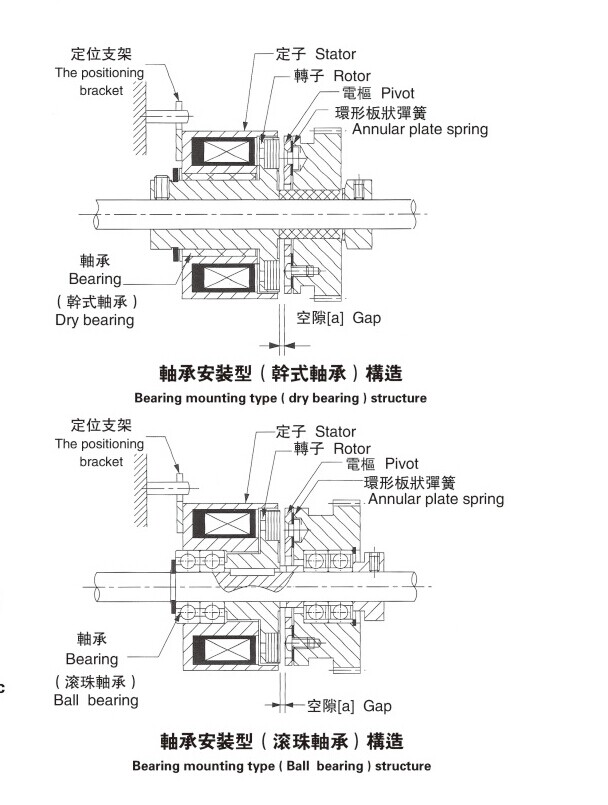

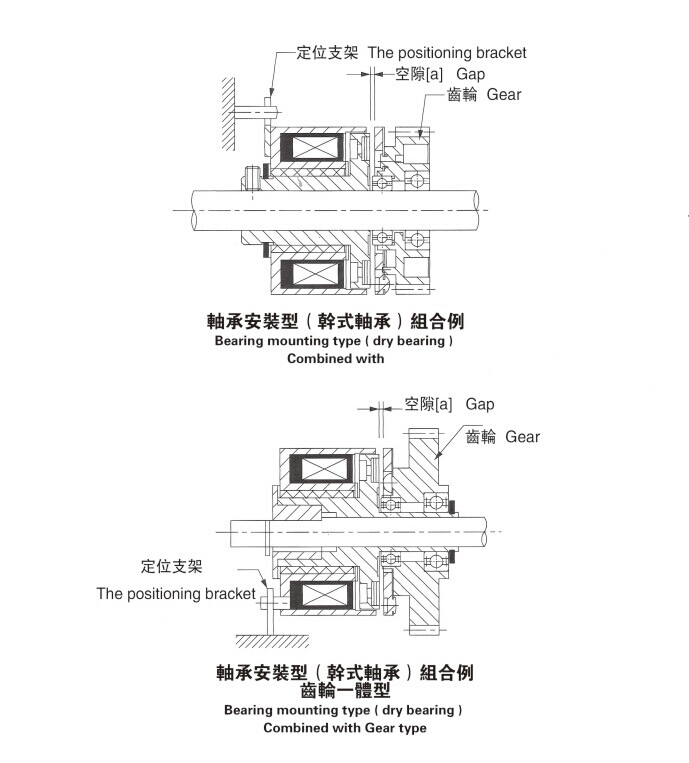

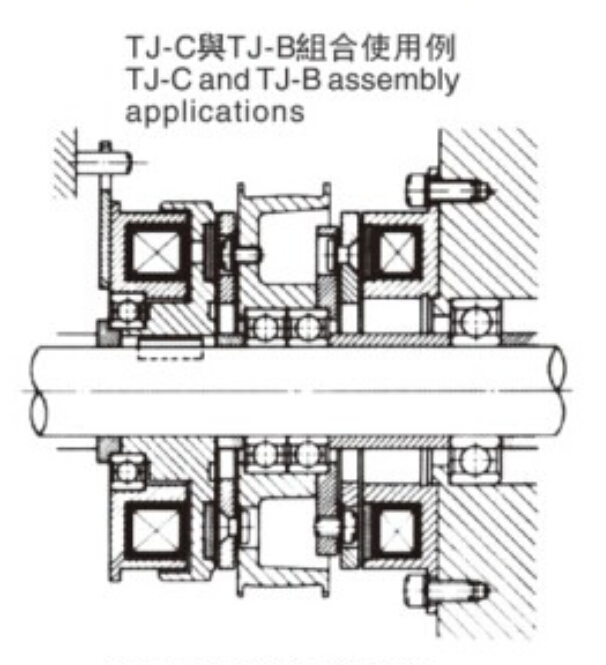

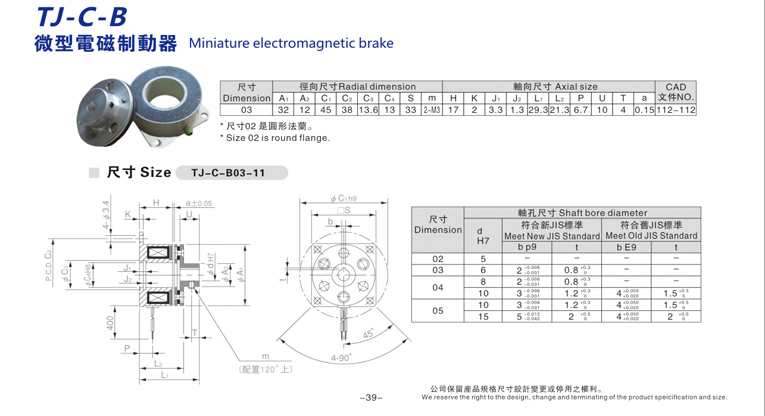

微型電磁制動器安裝圖如下：
